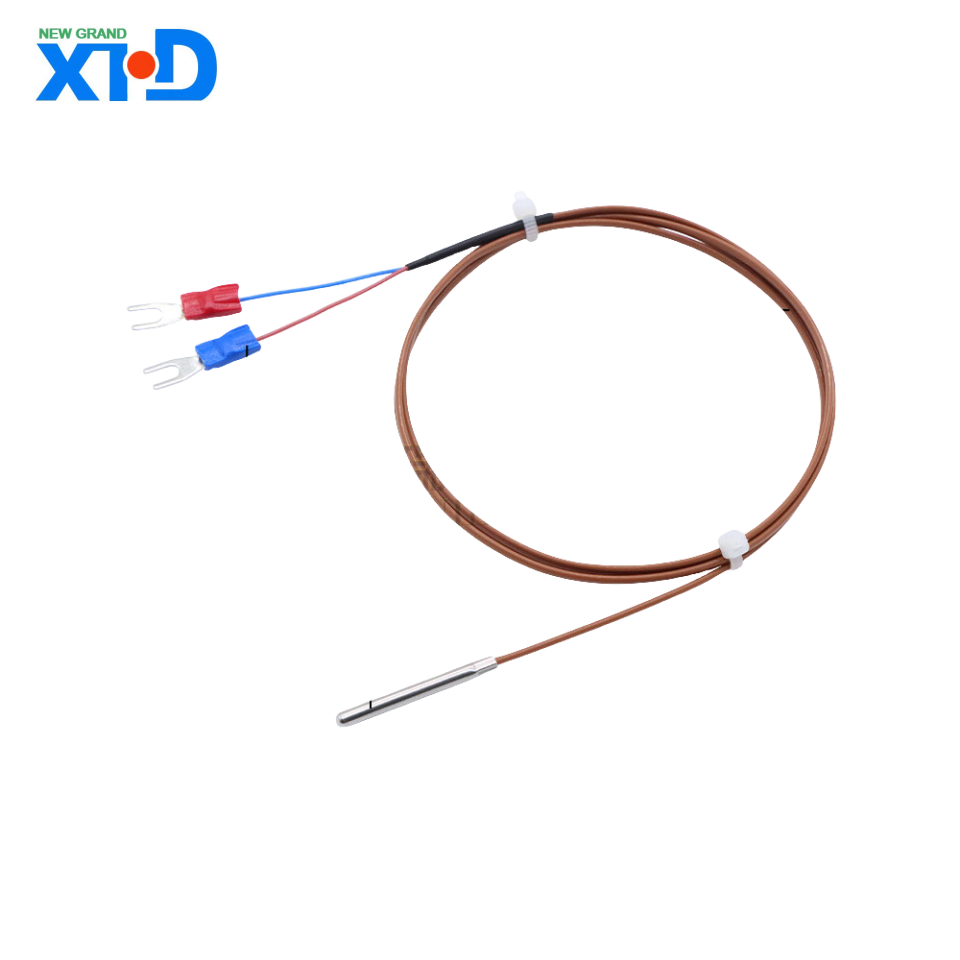

El termopar Tipo T es un sensor de temperatura diseñado en función del principio del efecto Seebeck, que consiste en dos conductores de metal diferentes (cobre puro para el electrodo positivo y la aleación de níquel de cobre para el electrodo negativo, es decir, Constantan). Tiene las características de alta estabilidad y excelente precisión de medición de baja temperatura. Como uno de los tipos de termopar estandarizado internacionalmente (que cumple con el estándar IEC 584), se usa ampliamente en escenarios de medición de temperatura media y baja en la investigación científica, industria, médica y otros campos.

Modelo:T type

Enviar Consulta

Descripción del Producto

Termocouple de tipo T (Termocouple de cobre Constantan) Introducción al producto

1 、 Descripción general del producto

El termopar Tipo T es un sensor de temperatura diseñado en función del principio del efecto Seebeck, que consiste en dos conductores de metal diferentes (cobre puro para el electrodo positivo y la aleación de níquel de cobre para el electrodo negativo, es decir, Constantan). Tiene las características de alta estabilidad y excelente precisión de medición de baja temperatura. Como uno de los tipos de termopar estandarizado internacionalmente (que cumple con el estándar IEC 584), se usa ampliamente en escenarios de medición de temperatura media y baja en la investigación científica, industria, médica y otros campos.

2 、 Características y ventajas centrales

1. Rango de medición de temperatura

Rango típico:- 200 ° C a+350 ° C

Límite a corto plazo: puede tolerar hasta 400 ° C (pero se recomienda que el uso a largo plazo sea ≤ 200 ° C para extender la vida útil).

2. Composición de material y polaridad

Electrodo positivo (TP): cobre libre de oxígeno (Cu) con una pureza de ≥ 99.9%, con resistencia a la oxidación débil, y debe evitar ambientes de oxidación de alta temperatura.

Electrodo negativo (TN): el cobre (CUNI44), también conocido como aleación de níquel de cobre (que contiene 55% de cobre y 45% de níquel), tiene una excelente resistencia a la corrosión.

3. Indicadores clave de rendimiento

Sensibilidad (coeficiente de Seebeck): aproximadamente 43 μ v/° C, con excelente linealidad en el rango de baja temperatura (-200 ° C a 0 ° C).

Nivel de precisión:

Clase 2: ± 0.5 ° C o ± 0.4% (lo que sea mayor)

Precisión Clase 1: ± 0.5 ° C o ± 0.4% (-40 ° C a+350 ° C)

Tiempo de respuesta: dependiendo del material de la manga protectora, el cable desnudo puede ser tan bajo como 0.1 segundos (en líquido), y el valor típico para las mangas de acero inoxidable es de 1 a 5 segundos.

3 、 Configuración de estructura y selección

1. Estructura estándar

Material de tubo protector: acero inoxidable 304/316, politetrafluoroetileno (PTFE), cerámica, etc., adecuado para diferentes entornos de medios.

Materiales de aislamiento: óxido de magnesio (MgO), mica o polímeros de alta temperatura para garantizar el aislamiento entre electrodos y resistencia a la temperatura.

Tipo de caja de unión: a prueba de explosión, impermeable, carcasa de plástico ordinaria, etc., que cumple con el nivel de protección de IP54 a IP67.

2. Parámetros del modelo opcional

Ejemplo de opciones de parámetros

Diámetro de la sonda 0.5 mm, 1.6 mm, 3 mm, 6 mm

Longitud de la sonda 50 mm a 2000 mm (personalizable)

Interfaz de salida End de cable desnudo, micro enchufe, conector de aviación

Tratamiento especial de la capa de blindaje de interferencia electromagnética, armadura flexible

4 、 Escenarios de aplicación típicos

.

Ingeniería a baja temperatura e investigación científica

.

Medición de medios de temperatura ultra bajos, como nitrógeno líquido (-196 ° C) y oxígeno líquido.

Monitoreo de la temperatura de la trampa de frío en la fabricación de semiconductores.

.

Industria alimentaria y farmacéutica

.

Almacenamiento congelado (-40 ° C a -18 ° C), proceso de pasteurización (60 ° C a 85 ° C).

.

Equipo médico

.

Control de retroalimentación de temperatura para equipos de terapia a baja temperatura y cajas de almacenamiento de muestras biológicas.

.

Control de procesos industriales

.

Sección de baja temperatura de extrusor de plástico, horno de secado, sistema HVAC.

5 、 Precauciones para su uso

.

Restricciones ambientales

.

Evite la exposición a largo plazo a ambientes superiores a 350 ° C, ya que la oxidación del electrodo de cobre puede causar la deriva de la señal.

La corrosión de sulfuro puede ocurrir en atmósferas que contienen y reduciendo el azufre, y se debe seleccionar protección de recubrimiento o vaina cerámica.

.

Puntos de instalación

.

Asegúrese de que el punto de medición de temperatura esté en contacto total con la unión termopar para reducir los errores de gradiente térmico.

Manténgase alejado de los campos electromagnéticos fuertes o use cables blindados para evitar la interferencia de la señal.

.

Calibración y mantenimiento

.

Se recomienda realizar una calibración anual de punto de congelación (0 ° C) y verificar el estado de oxidación de los nodos después del uso de alta temperatura.

Al reemplazar el cable de compensación, es necesario que coincida con el modelo especial en forma de T (como TX o TC).

6 、 en comparación con otros tipos de termopares

Limitaciones de ventajas de rango de temperatura de tipo

T -type -200 ° C ~ 350 ° C precisión de baja temperatura, bajo costo, oxidación de alta temperatura

K -type -200 ° C ~ 1260 ° C de amplio rango de temperatura, universalidad fuerte, no linealidad de baja temperatura

J-type 0 ° C ~ 750 ° C Alta sensibilidad, resistente a la atmósfera reductora y fácilmente corroída por azufre

7 、 Resumen

El termopar de tipo T, con su excelente rendimiento y economía de medición de baja temperatura, se ha convertido en el sensor preferido en el rango de -200 ° C a 200ºC. Para aplicaciones que requieren temperaturas más altas o entornos hostiles, los termopares de tipo K o blindado pueden considerarse como soluciones alternativas.
