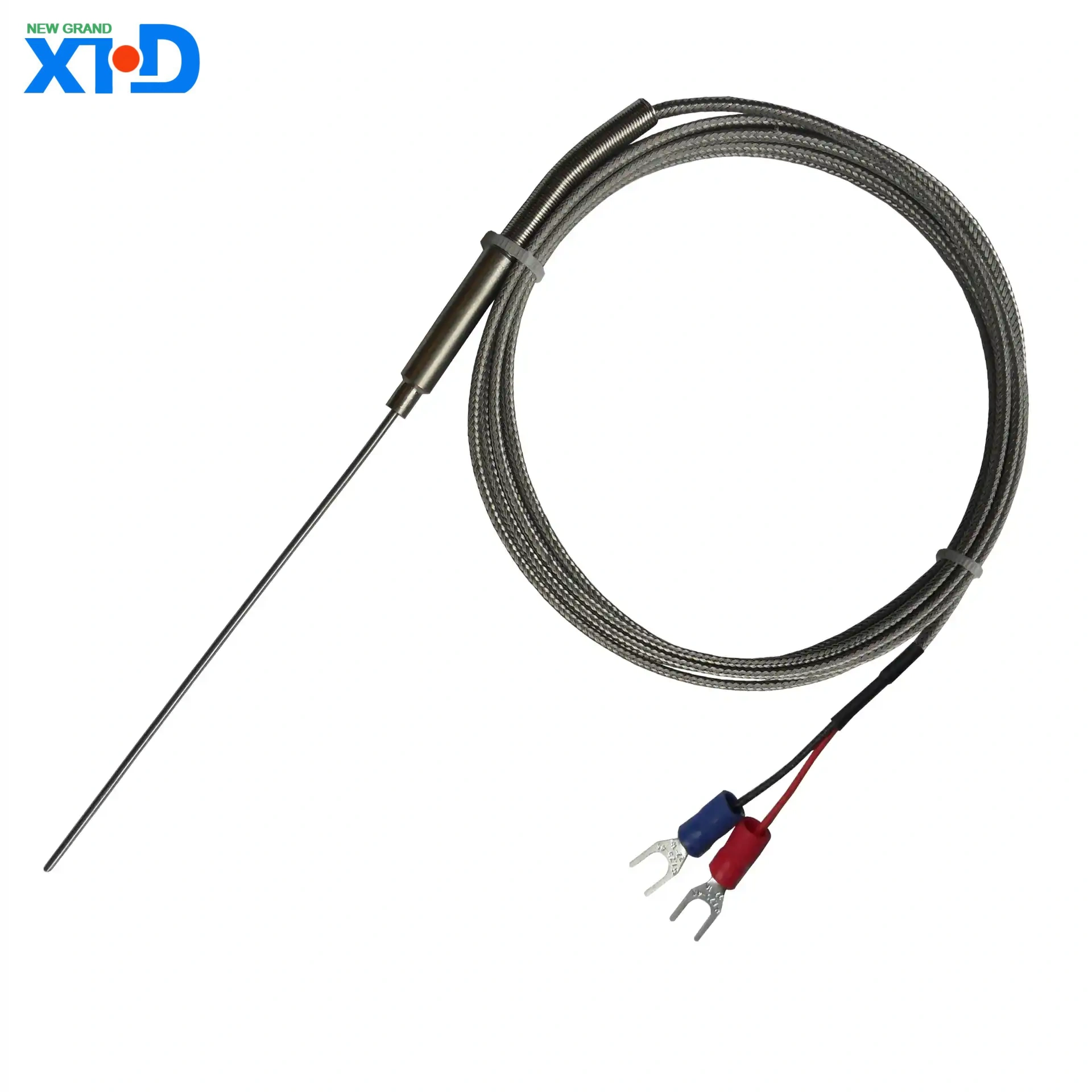

El termopar de tipo J es un sensor de temperatura basado en el principio del efecto termoeléctrico, que consiste en dos materiales de conductores: hierro (Fe) y aleación de níquel de cobre (CUNI). Su rango de temperatura de trabajo es de 0 ° C a 750 ° C (hasta 1000 ° C en un corto período de tiempo), y tiene las características de bajo costo, alta sensibilidad y buena estabilidad. Se utiliza ampliamente en la medición y control de temperatura en industrias, investigación científica, energía y otros campos.
Introducción al producto detallado del termopar de tipo J
1 、 Descripción general del producto
El termopar de tipo J es un sensor de temperatura basado en el principio del efecto termoeléctrico, que consiste en dos materiales de conductores: hierro (Fe) y aleación de níquel de cobre (CUNI). Su rango de temperatura de trabajo es de 0 ° C a 750 ° C (hasta 1000 ° C en un corto período de tiempo), y tiene las características de bajo costo, alta sensibilidad y buena estabilidad. Se utiliza ampliamente en la medición y control de temperatura en industrias, investigación científica, energía y otros campos.
2 、 Características del producto
Amplio rango de temperatura
Rango de medición de temperatura estándar: 0 ° C a 750 ° C, con una tolerancia a la temperatura a corto plazo de hasta 1000 ° C (que requiere una carcasa protectora especial).
Adecuado para escenarios de temperatura media a alta, especialmente que exhiben un excelente rendimiento para reducir las atmósferas.
Alta sensibilidad y velocidad de respuesta
El coeficiente termoeléctrico es de aproximadamente 50-55 μ V/° C, y la sensibilidad es significativamente mayor que la de los termopares de tipo K, lo que lo hace adecuado para detectar pequeños cambios de temperatura.
Tiempo de respuesta rápido (en milisegundos), adecuado para el monitoreo de la temperatura dinámica.
Económico y práctico
Bajo costo de materia prima, alto rentabilidad, adecuado para aplicaciones industriales a gran escala.
Adaptabilidad ambiental
Resistente a la atmósfera reductora: estable en la reducción de gases como el hidrógeno y el monóxido de carbono.
No es adecuado para entornos altamente oxidantes: el hierro es propenso a la oxidación a altas temperaturas y debe usarse junto con mangas protectores.
Estandarización y compatibilidad
Cumple con los estándares internacionales (IEC 584-3, ASTM E230) y compatible con los instrumentos de control de temperatura convencionales.
3 、 Parámetros técnicos
Especificaciones de parámetros
Rango de medición de temperatura: 0 ° C a 750 ° C (convencional)
Límite de resistencia a la temperatura a corto plazo de 1000 ° C (requiere una vaina protectora especial)
Nivel de precisión ± 2.2 ° C o ± 0.75% (estándar IEC)
Especificación del diámetro del cable de 0.2 mm a 3.2 mm (personalizable)
Material de aislamiento fibra de vidrio ptfe 、 cerámica
Material de la vaina: 304/316 acero inoxidable, inconel, etc.
SEÑAL DE SALIDA Voltaje de nivel de milivoltio (MV)
4 、 Campos de aplicación
Control de procesos industriales
Industria metalúrgica: monitoreo de temperatura de hornos de alta temperatura y equipos de tratamiento térmico.
Industria petroquímica: medición de temperatura de la atmósfera reductora en tuberías y vasos de reacción.
Energía y electricidad
Cámara de combustión de caldera y monitoreo de la temperatura de escape de la turbina de gas.
Procesamiento de alimentos
Control de temperatura de equipos de hornear y tanques de esterilización (que requieren cubiertas de protección de grado alimenticio).
Investigación de laboratorio
Prueba de rendimiento de alta temperatura de materiales y experimentos de simulación ambiental.
5 、 Precauciones de instalación y uso
Requisitos de instalación
Evite el uso a largo plazo en atmósferas altamente oxidantes (como entornos ricos en oxígeno).
El radio de flexión debe ser ≥ 5 veces el diámetro del cable para evitar la rotura del alambre del termopar.
El extremo frío (extremo de referencia) necesita mantener la estabilidad de la temperatura o usar un circuito de compensación de extremo frío.
Sugerencias de mantenimiento
Calibración regular (recomendado cada 6-12 meses).
Compruebe si la vaina protectora está corroída o dañada, y reemplácela de inmediato.
Manejo de fallas comunes
Drift de señal: puede ser causada por la oxidación, y el termopar debe reemplazarse o la manga protectora debe actualizarse.
Falla del circuito abierto: verifique si los terminales de cableado o los cables de termopar están rotos.
6 、 Guía de selección
Elija la siguiente configuración en función de las necesidades reales:
Rango de temperatura: tipo convencional (0-750 ° C) o tipo de temperatura alta (con vaina cerámica).
Medio ambiental: el tipo de alambre desnudo se selecciona para reducir el entorno de gas, y la vaina de acero inoxidable se selecciona para el entorno corrosivo.
Métodos de instalación: fijación roscada, instalación de brida o sonda flexible.
Interfaz de salida: caja de unión estándar, enchufe de aviación o módulo de transmisión inalámbrica (personalizado).
7 、 Servicio y soporte de venta de ventas
Período de garantía: 12 meses (daño no humano).
Soporte técnico: proporcionar orientación de instalación, diagnóstico de fallas y servicios de calibración.
Servicio personalizado: admite tamaños no estándar, materiales de vaina especiales o diseños de cable de extensión.
Resumen
Los termopares de tipo J son una opción ideal para escenarios de medición de temperatura media a alta debido a su alta rentabilidad, excelente adaptabilidad para reducir las atmósferas y las características de respuesta rápida. La selección adecuada y la instalación estandarizada pueden garantizar su operación estable a largo plazo y satisfacer las diversas necesidades de los campos de investigación industrial y científica.
Si necesita más parámetros técnicos o soluciones personalizadas, ¡comuníquese con nuestro equipo de ingeniería!
