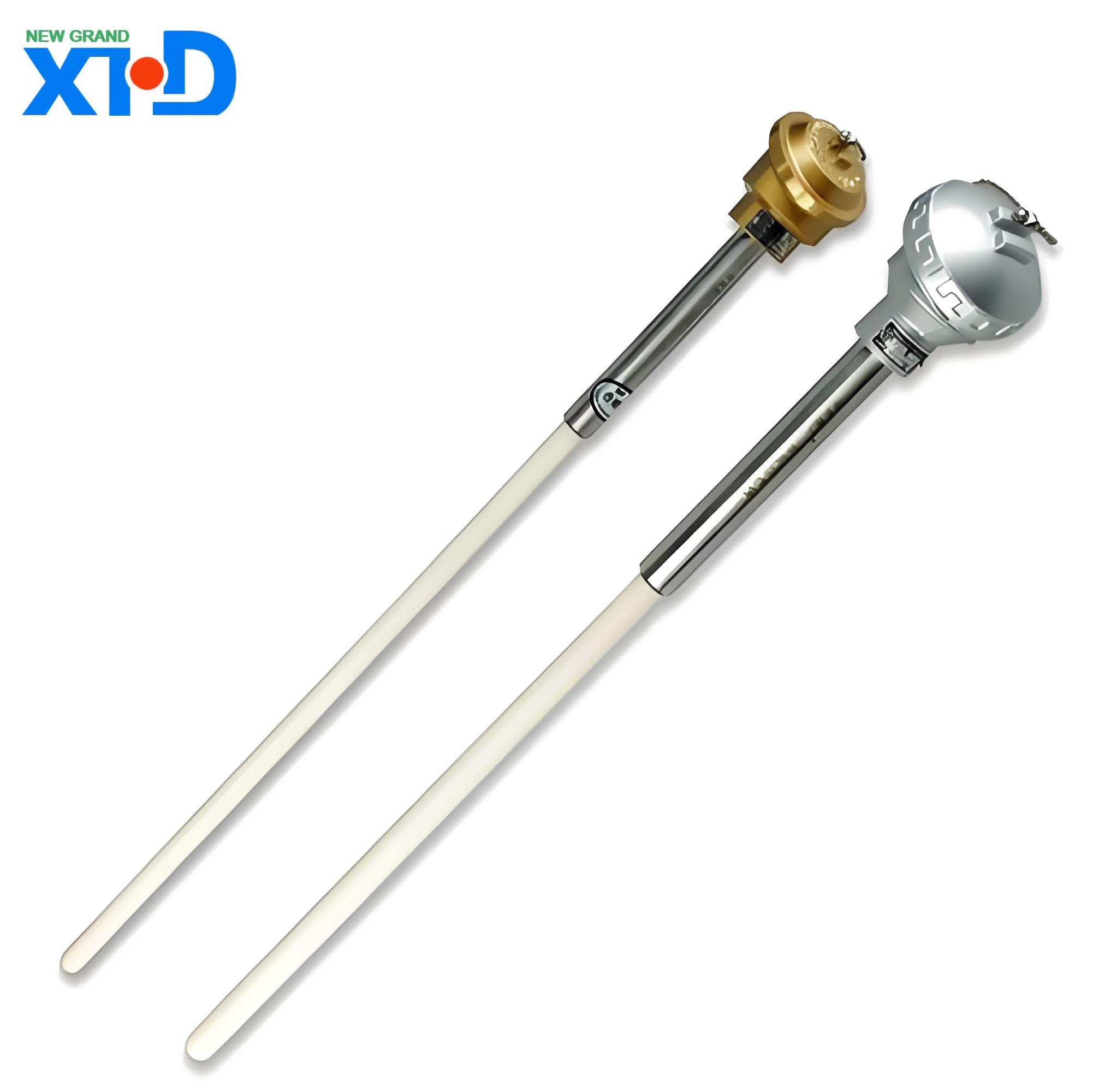

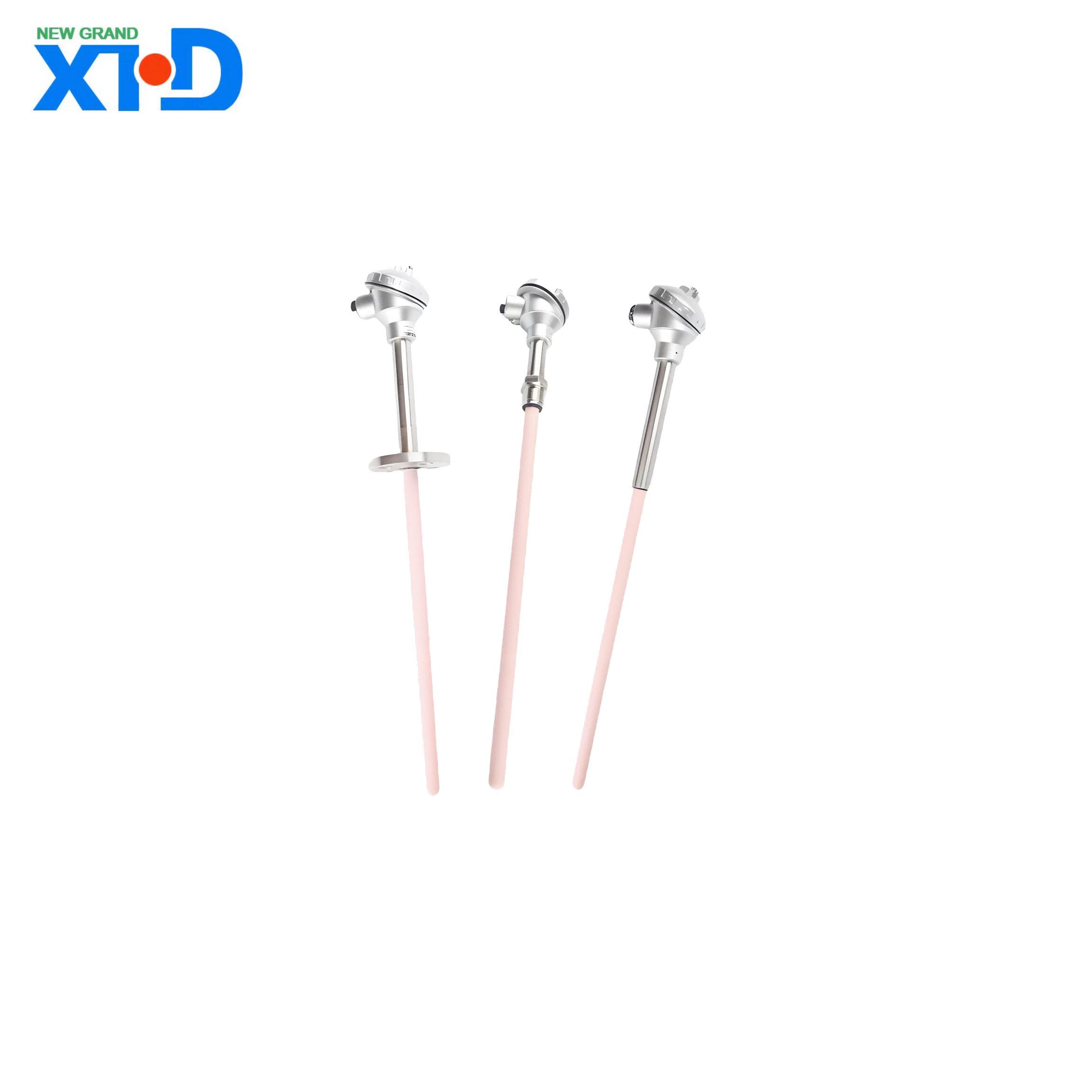

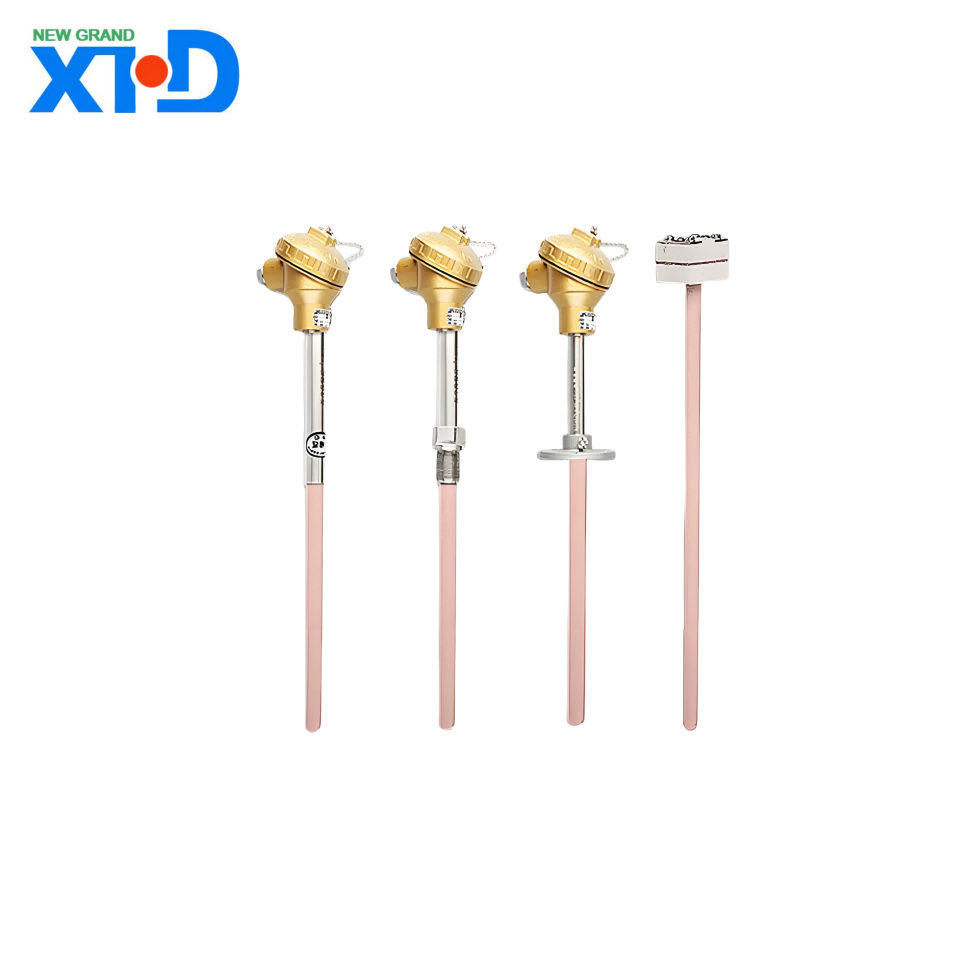

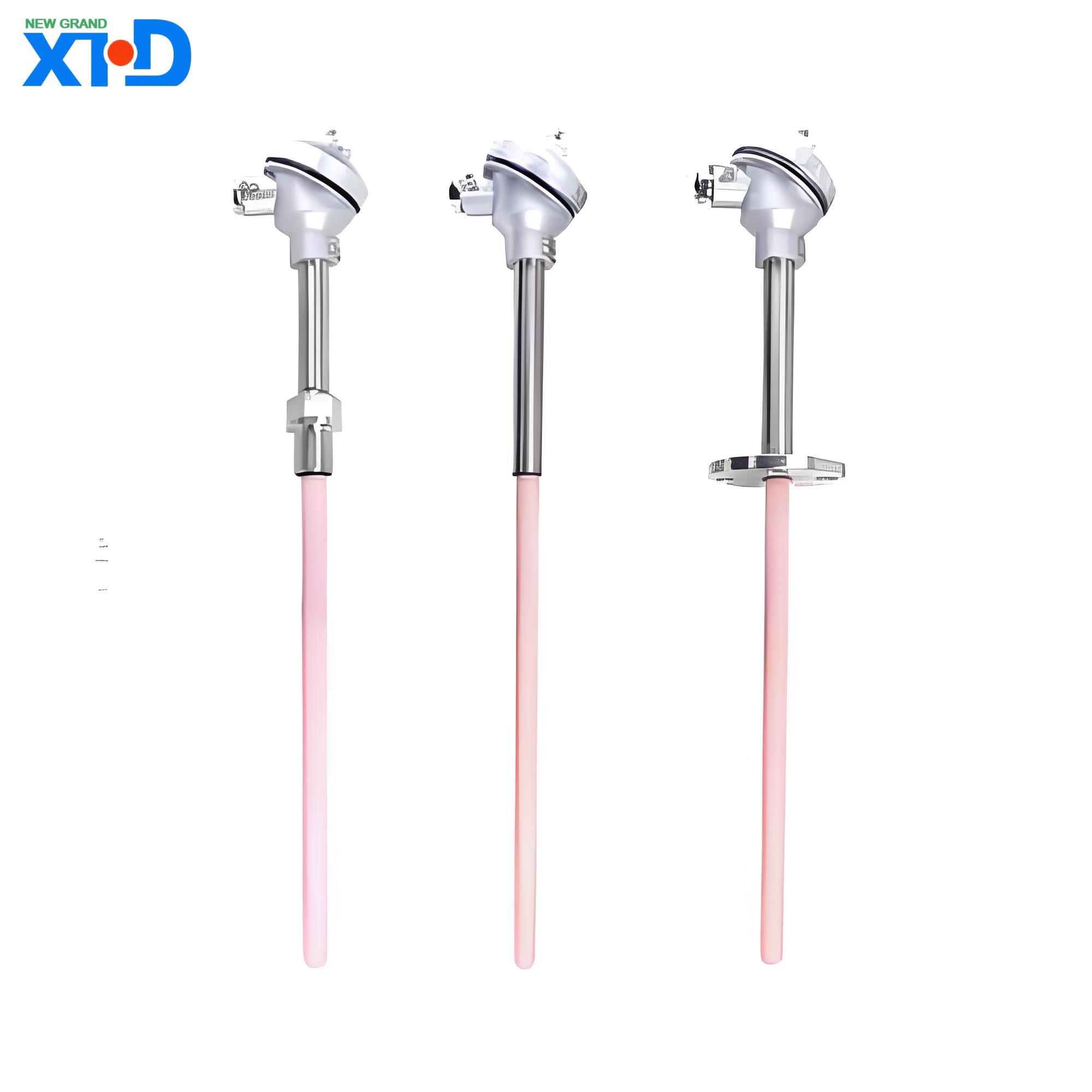

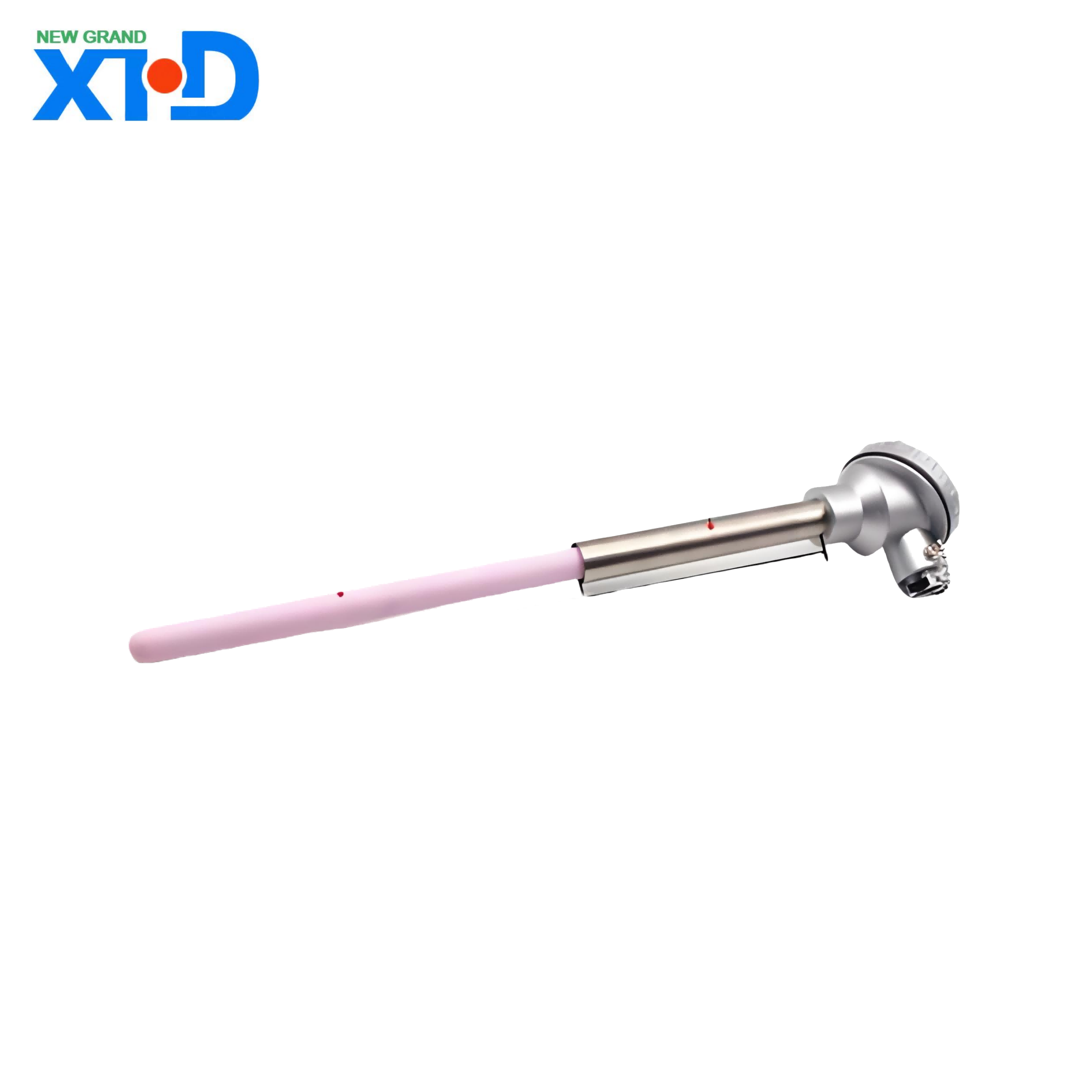

Introducción al producto del termopar de tipo S (platino Rhodium 10 platino termopar)
1 、 Descripción general del producto
El termopar de tipo S (escala S) es un termopar de metal precioso reconocido internacionalmente, que consiste en aleación de rodio platino (platino 90%, Rodium 10%) como electrodo positivo (SP) y platino puro como electrodo negativo (SN). Debido a su excelente resistencia de alta temperatura, alta precisión y estabilidad a largo plazo, se usa ampliamente en medición industrial de alta temperatura, experimentos de investigación científica y campos de instrumentos de precisión, especialmente adecuados para entornos de atmósfera oxidantes y inerte.
2 、 Principio de trabajo
El termopar de tipo S funciona en función del efecto Seebeck, lo que significa que cuando hay una diferencia de temperatura entre dos conductores metálicos diferentes en ambos extremos, se genera un potencial termoeléctrico. El valor de temperatura se puede calcular midiendo el potencial termoeléctrico (MV). Su relación de fuerza electromotriz de temperatura cumple con el estándar internacional IEC 60584-1, con buena linealidad, y funciona particularmente bien en el rango de alta temperatura (por encima de 1000 ° C).
3 、 Parámetros técnicos
Descripción del parámetro del proyecto
Número de división S
Rango de medición de temperatura para uso a largo plazo: 0 ~ 1450 ° C; Límite a corto plazo: 1600 ° C (personalizable hasta 1700 ° C)
Nivel de precisión I: ± 1 ° C o ± 0.25% T (T es la temperatura medida)
Nivel II: ± 1.5 ° C o ± 0.25% T
Especificaciones estándar del diámetro del cable: 0.5 mm, 0.8 mm, 1.0 mm (armadura opcional o vaina de cerámica)
Material de tubo protector: cerámica de alta temperatura (Al ₂ O ∝), tubo de cuarzo, aleación de titanio de molibdeno (personalizado según el entorno de uso)
Tiempo de respuesta Estado del cable desnudo: <1 segundo (a 1600 ° C); Con tubo protector: 3-10 segundos (dependiendo del diámetro y el material)
4 、 Características del producto
.
Excelente rendimiento de alta temperatura
Puede funcionar de manera estable durante mucho tiempo a 1600 ° C, con una excelente resistencia a la oxidación, adecuada para entornos extremos como los hornos de fusión de metalurgia y vidrio.
.
Alta precisión y estabilidad
Error repetitivo ≤ 0.1%, deriva anual <0.05%, que cumple con los requisitos de medición de temperatura de alta precisión de laboratorios e industrias.
Fuerte capacidad contra la contaminación
El material de aleación de rodio platino es resistente a la corrosión química, estable en azufre, hidrógeno y otras atmósferas, y tiene una larga vida útil.
.
.
Estandarización internacional
Cumple con estándares como IEC 60584-1 y ASTM E230, compatible con los instrumentos de control de temperatura convencionales.
5 、 Áreas de aplicación típicas
Escenarios industriales de alta temperatura: fundición de acero, sinterización de cerámica, procesamiento de obleas de semiconductores
Experimentos de investigación: investigación de material a alta temperatura, prueba de motor aeroespacial
Industria energética: monitoreo de escape de la turbina de gas, control de temperatura del reactor nuclear
Equipo de laboratorio: horno de alta temperatura, analizador térmico (TGA/DSC)
6 、 Guía de selección
Selección de tubos de temperatura y protección
.
≤ 1300 ° C: se recomienda el tubo protector de cerámica (Al ₂ O ∝) para una alta rentabilidad.
1300-1600 ° C: se requiere un tubo protector de aleación de aleación de cerámica densa de alta pureza o molibdeno titanio.
1700 ° C a corto plazo: estructura opcional de alambre desnudo sin tubo protector (requiere protección de atmósfera inerte).
.
Diámetro del cable y velocidad de respuesta
Cuanto más delgado sea el diámetro del cable, más rápida es la respuesta, pero la resistencia mecánica disminuye. Recomiende un diámetro de cable de 0.5 mm para la medición de temperatura dinámica y 1.0 mm para la instalación fija.
Selección de cable de extensión
El cable de compensación debe seleccionarse como SC (aleación de níquel de cobre de cobre), con una temperatura de trabajo de -20 ~ 100 ° C para garantizar la precisión de la transmisión de la señal.
7 、 Precauciones para su uso
.
Especificaciones de instalación
Evite el uso a largo plazo en la reducción de atmósferas como CO y H ₂, ya que puede causar fragilidad del electrodo de platino.
El tubo de protección debe instalarse vertical u horizontalmente para evitar la vibración mecánica que causa rotura.
.
Control de la contaminación
.
Está estrictamente prohibido entrar en contacto con vapores de metal (como zinc y plomo), de lo contrario contaminará los electrodos y causará la deriva del potencial termoeléctrico.
Limpie regularmente el óxido superficial del electrodo con ácido clorhídrico diluido al 10% (solo aplicable a los tubos protectores no cerámicos).
.
Calibración y mantenimiento
Realice la calibración de punto fijo de alta temperatura cada 6 meses (como el punto de antimonio 630.63 ° C, punto de cobre 1084.62 ° C).
8 、 Ventaja del mercado
En comparación con los termopares de tipo B y tipo R, el tipo S tiene una mayor efectividad en el rango de temperatura de 1300-1600 ° C; En comparación con los termopares metálicos de bajo costo como el tipo K y el tipo N, su vida útil se extiende 3-5 veces, lo que los hace particularmente adecuados para escenarios que requieren alta confiabilidad y precisión.
9 、 Soporte de servicio
Proporcionar soluciones personalizadas (como matriz de medición de temperatura de múltiples puntos, envasado específico de vacío)
