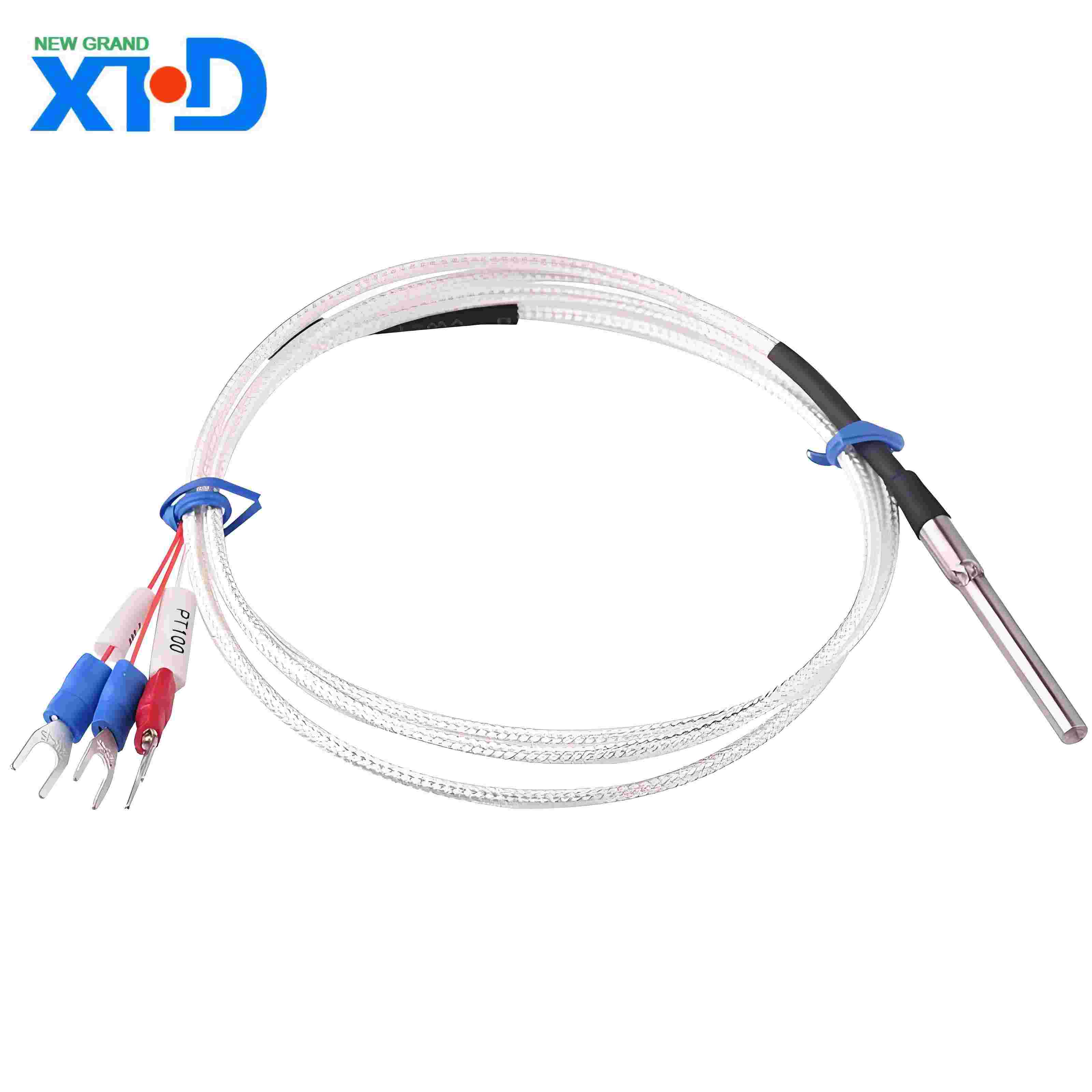

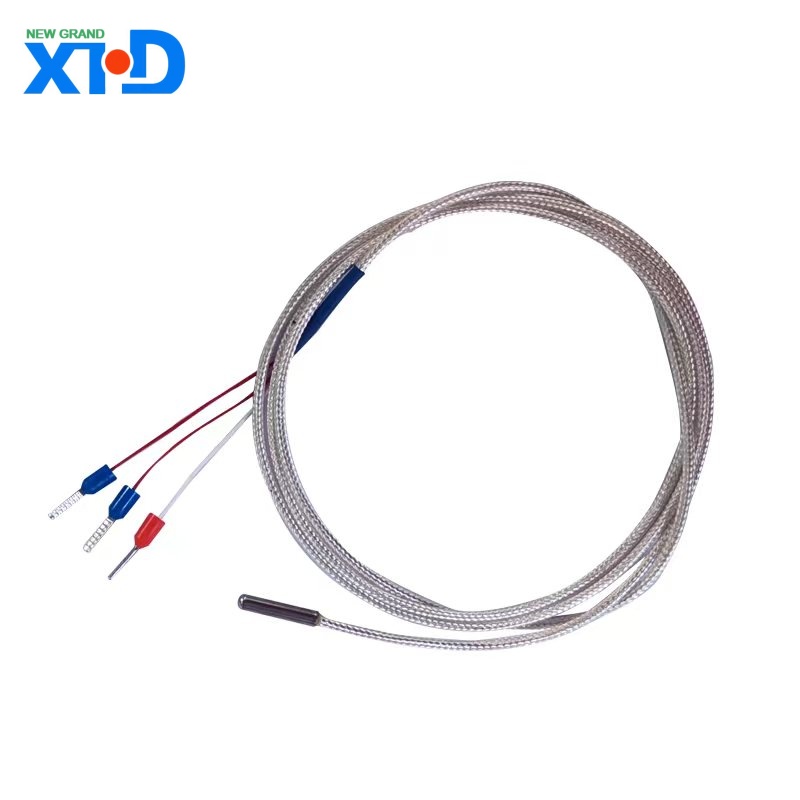

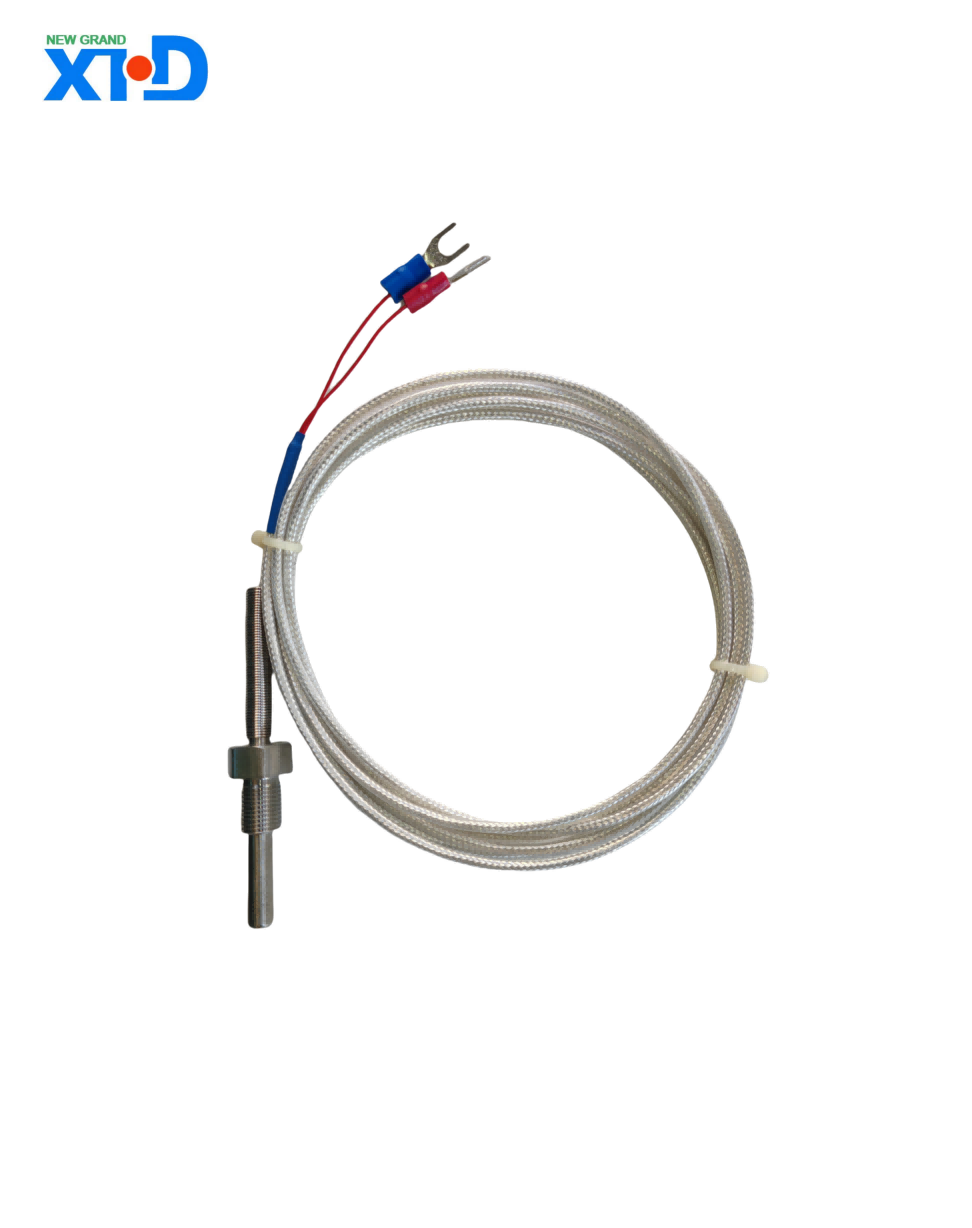

Introducción del producto de termistor PT100
1 、 Descripción general del producto
El termistor PT100 es un sensor de temperatura de alta precisión basado en las características dependientes de la temperatura de la resistencia al platino (PT), que se llama en el nombre de su valor de resistencia de 100 Ω a 0 ℃ (Pt significa platino). Como componente central en el campo de la medición de la temperatura industrial, PT100 se usa ampliamente en escenarios de medición de temperatura que varían de -200 ℃ a+850 ℃ debido a su alta estabilidad, buena linealidad y una fuerte capacidad antiinterferencia. Es un elemento de detección de temperatura estándar en las industrias de procesos, laboratorios y equipos de precisión.
2 、 Principio de trabajo
PT100 pertenece a la categoría de detector de temperatura de resistencia (RTD), y su principio de trabajo es diferente del de un termopar (basado en el efecto termoeléctrico):
Relación de temperatura de resistencia: la resistencia de las resistencias de platino aumenta aproximadamente linealmente con la temperatura, siguiendo la tabla de división especificada en el estándar internacional IEC 60751.
Fórmula matemática:
· 0 ℃ ~ 850 ℃ ： R (t) = R0 (1+AT+BT2) R (T) = R0 (1+AT+BT2)
· -200 ℃ ~ 0 ℃ ： R (T) = R0 [1+AT+BT2+C (T-100 ℃) T3] R (T) = R0 [1+AT+BT2+C (T-100 ℃) T3]
Entre ellos, R0 = 100 Ω R0 = 100 Ω, A/B/C son las constantes características del material de platino.
3 、 Parámetros y rendimiento del núcleo
Indicadores técnicos de parámetros
Rango de medición de temperatura -200 ℃ ~+850 ℃ (modelo convencional)
Clase de precisión A (± 0.15 ℃ @ 0 ℃)/Clase B (± 0.3 ℃ @ 0 ℃)
Tiempo de respuesta térmica <10 segundos (dependiendo de la estructura de la sonda y la velocidad de flujo medio)
Tipos de sistemas de cables: sistema de 2 hilos (económico), sistema de 3 hilos (comúnmente utilizado), sistema de 4 hilos (alta precisión)
Nivel de protección IP65/IP67 (el tipo blindado puede llegar a IP68)
Estabilidad a largo plazo <0.1 ℃/año (valor típico)
4 、 Estructura del producto
La resistencia térmica PT100 consiste en los siguientes componentes:
Elemento de detección de temperatura: hecho de bobinado de alambre de platino de alta pureza o proceso de película delgada, encapsulado en sustrato de cerámica o vidrio.
Manga protectora: las opciones de material incluyen acero inoxidable (304/316), Hastelloy, etc., que son resistentes a la corrosión y resistentes a la alta presión.
Tipo de plomo: alambre resistente a alta temperatura (como alambre de cobre plateado, alambre de níquel) o cable aislado mineral (cable MI).
Caja de unión: tipo explosión, impermeable u ordinario, adecuado para diferentes entornos de instalación.
Formas estructurales comunes:
Tipo blindado: encapsulado con vaina metálica flexible, excelente rendimiento sísmico, adecuado para espacios pequeños.
Prefabricado: diseño dividido, componentes de detección de temperatura fácil de reemplazar.
5 、 Campos de aplicación
Control de procesos industriales: monitoreo de temperatura de vasos de reacción química, tuberías de petróleo y hornos metalúrgicos.
Medición de precisión de laboratorio: cámara de temperatura constante, cámara de prueba ambiental, instrumentos de investigación científica.
Energía y potencia: monitoreo de temperatura de la caldera, medición de temperatura de devanado del transformador.
Alimentos y medicina: equipo de esterilización, transporte de cadena fría, biorreactores.
6 、 Ventajas del producto
Alta precisión y repetibilidad: superior a los termopares, adecuados para mediciones de precisión al nivel de ± 0.1 ℃.
Rango de temperatura amplia: cubriendo -200 ℃ a+850 ℃, satisfacer la mayoría de las necesidades industriales.
Fuerte capacidad anti-interferencia: la salida de la señal de resistencia se ve menos afectada por la interferencia electromagnética.
Diseño estandarizado: cumple con los estándares internacionales/nacionales como IEC 60751 y GB/T 30121.
7 、 Guía de selección
Al seleccionar PT100, se deben especificar los siguientes parámetros:
Rango de medición de temperatura y precisión: elija Clase A/B de acuerdo con las necesidades reales.

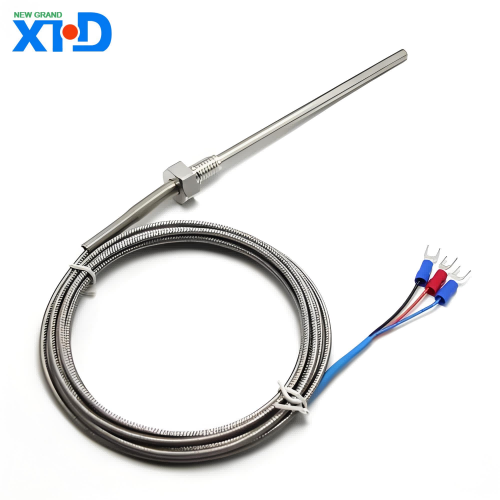

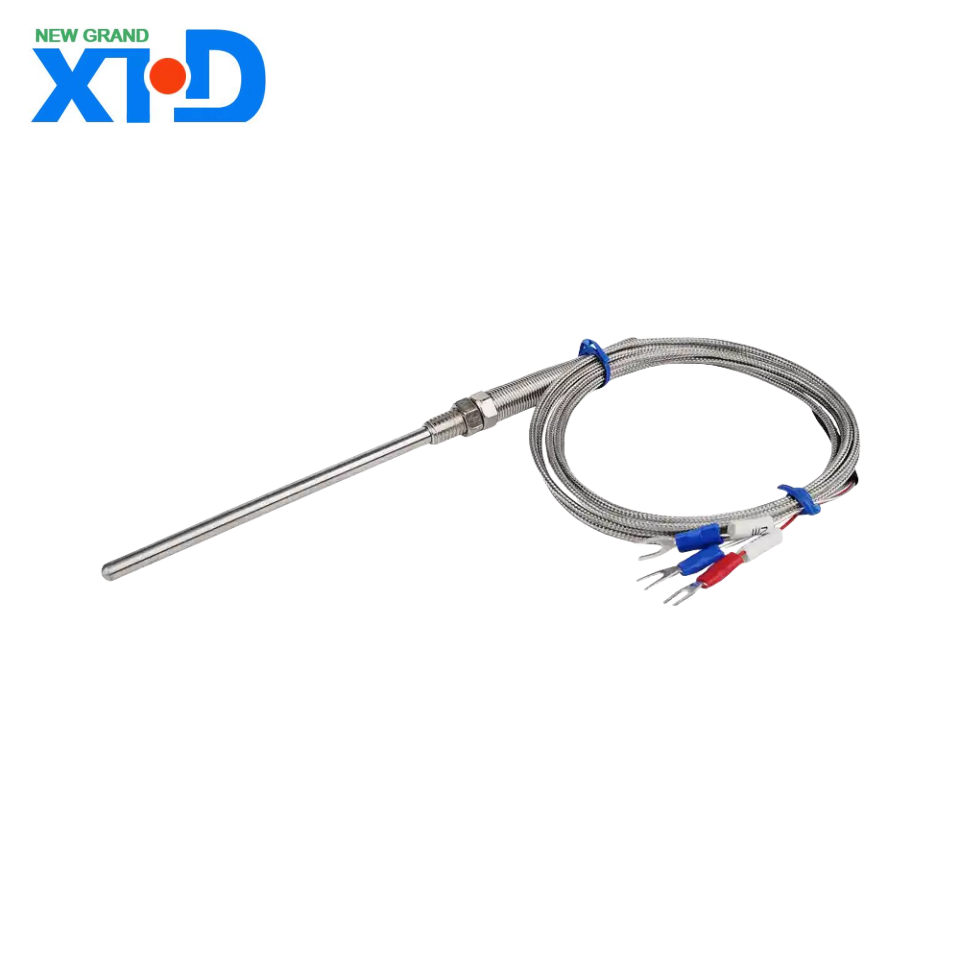

Método de instalación: fijación roscada (M8 × 1, G1/2, etc.), instalación de brida o inserción directa.
Requisitos ambientales: la carcasa de Hastelloy debe seleccionarse para medios corrosivos; Las mangas de disipación de calor deben instalarse en entornos de alta presión.
COMPARACIÓN DE LA SEÑAL DE SALIDA: El sistema de 3 hilos puede eliminar los errores de resistencia al plomo, mientras que el sistema de 4 hilos es adecuado para las mediciones de nivel de laboratorio.
8 、 Instalación y mantenimiento
Puntos de instalación:
Asegúrese de que el área de detección de temperatura esté en contacto total con el medio medido, y la profundidad de inserción es ≥ 15 veces el diámetro del tubo protector.
Evite la rotura del cable causada por el estrés mecánico o la vibración.
Sugerencias de mantenimiento:
Calibración regular (ciclo recomendado de 12 meses).
Limpie la escala superficial de la sonda y verifique el estado de oxidación de los terminales de cableado.
9 、 Precauciones
PT100 debe usarse junto con transmisores o instrumentos especializados y no puede conectarse directamente a los dispositivos de entrada de voltaje ordinarios.
Evite usar en entornos con campos magnéticos fuertes o cambios de temperatura repentina.
Se recomienda utilizar termopares de tipo S cuando la temperatura exceda de 850 ℃.
A través de las características anteriores, el termistor PT100 se ha convertido en una solución de detección de temperatura indispensable en el campo de la automatización industrial. Para obtener más especificaciones técnicas o servicios personalizados, comuníquese con nuestro equipo de ingeniería.
