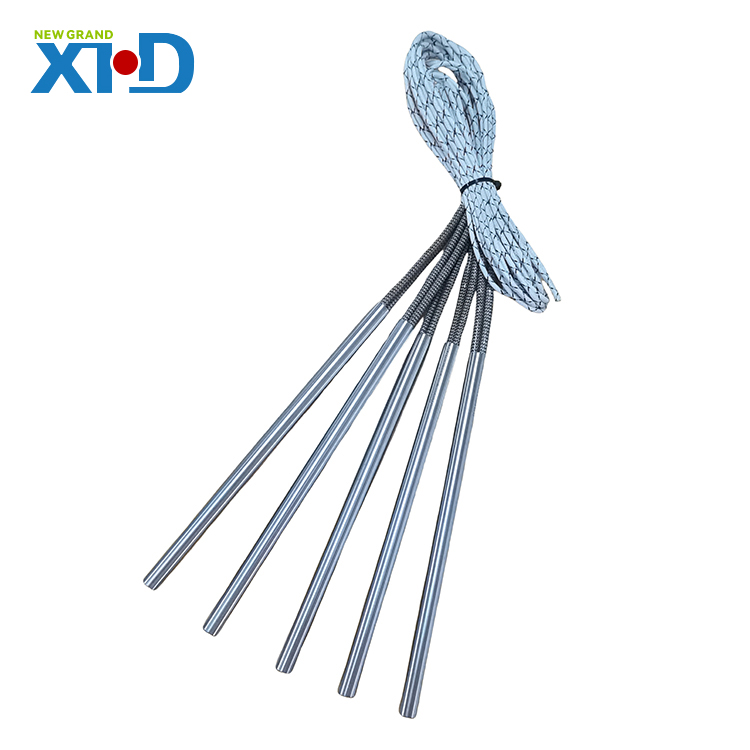

Calentadores de cartuchoVaríe en la temperatura máxima, densidad de potencia, longitud, etc., por lo que existen diferentes tipos y diferentes formas de calentamiento.
La estructura básica de todos los elementos de calefacción del calentador del cartucho es la misma en términos de cableado, cable de núcleo y carcasa, pero los metales, los cables y los cables de núcleo utilizados son diferentes. El material del calentador de cartucho determina en gran medida su calidad y vida.
1. Calentador de cartucho de termopar
Los calentadores de cartucho con termopares calientan la superficie directamente y usan fórmulas complejas para determinar la potencia, la densidad y el ajuste. El termopar interno es la temperatura de la vaina, lo que los hace muy útiles en situaciones donde el espacio es limitado. La fuente de alimentación y los cables del sensor del termopar se colocan fuera de la vaina juntos. Hay una variedad de termoparcalentadores de cartuchodiseñado para aplicaciones específicas. Los termopares se pueden instalar en el medio o dentro del calentador.
2. Calentador de cartucho de brida
Los calentadores de cartucho de brida se pueden conectar a la pieza a calentarse, y la brida está unida permanentemente al extremo exterior del calentador. Este tipo de configuración garantiza una instalación más segura del calentador.
3. Calentadores de cartucho swaged
Durante el proceso de balance, todos los elementos se agregan al calentador, incluido el núcleo, el alambre de resistencia y el polvo de óxido, antes del proceso de balance. El swaging mecánico obliga al calentador a un dado que restringe y reduce su diámetro y compacta los componentes internos. Este proceso mejora el proceso de transferencia de calor y mejora la eficiencia.
4. Calentadores de cartuchos de micro
Las especificaciones para microcalentadores de cartuchotienen tres pulgadas de longitud o menos y 3.175 mm, 3.97 mm, 4.76 mm de diámetro. El exterior de los calentadores de micro cartucho generalmente está hecho de acero inoxidable 304 o 316. La mayoría de los micro calentadores son resistentes a los choques y la vibración, así como al dieléctrico.
5. Calentadores de cartucho de zona múltiple
Para los calentadores de cartucho de zona múltiple, cada sección del calentador tiene su propia bobina de herida y cable de alimentación, con dos cables para cada zona. En algunas configuraciones, las zonas tendrán un solo cable común para uno de los cables, lo que permite el control de las secciones individuales. Un beneficio de un sistema de zona múltiple es la capacidad de apagar una zona cuando no es necesario, reduciendo así la energía requerida.
Además de los tipos anteriores, hay muchos otros tipos decalentadores de cartucho. Si está interesado, ¡no dude en consultarnos!
